<力強い出力、精密な制御。過酷な環境下でも信頼の制御>

<3つの特徴>

・堅牢なBOX型筐体

・高精度なPWM制御

・複数ファンを一括管理

<製品概要>

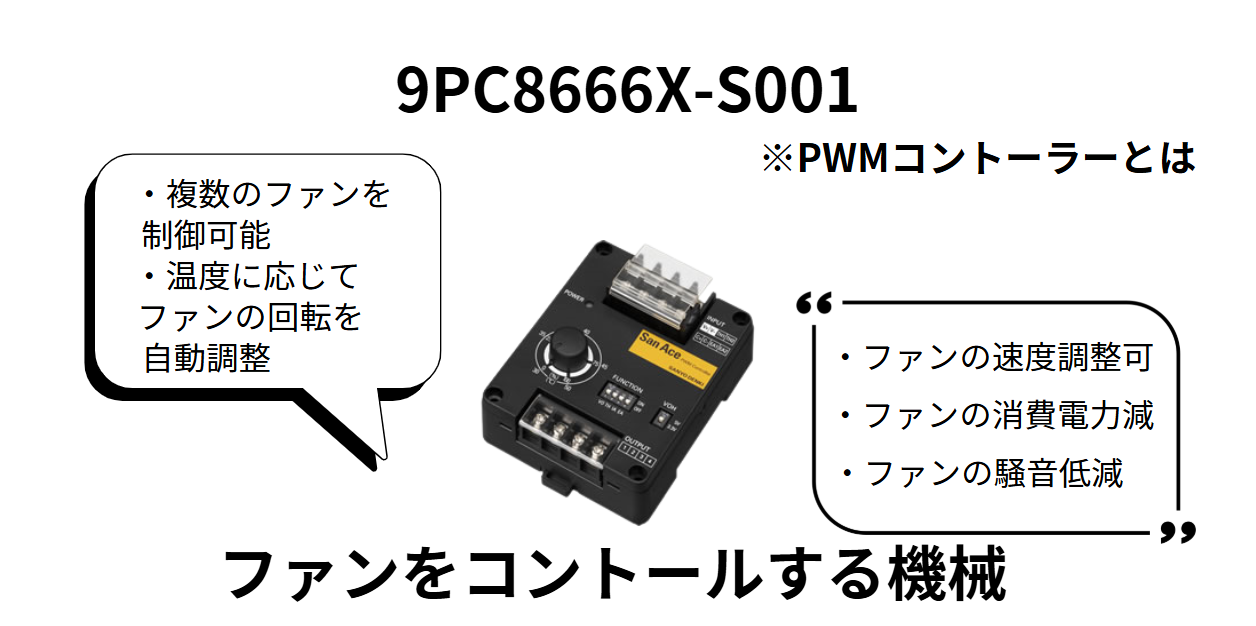

・効率的な冷却システム構築に貢献する、BOXタイプのPWMコントローラです。
DC12V/24V/48Vの広範囲な定格電圧に対応し、最大4台のPWM制御ファンを個別または、同期して制御することが可能です。多様な制御インターフェースを備え、システム要求に応じた柔軟なファン制御を実現します。

<特徴>

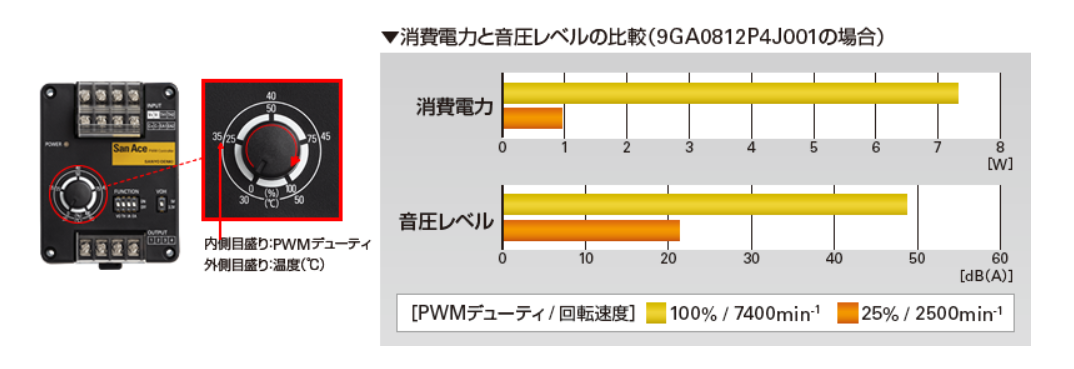

・装置の低消費電力、低騒音に貢献
PWMコントロール制御機能のためには、PWM回路を新たに設計する必要があります。
この製品を使用すれば、新たな回路設計をせずにPWMコントロール機能付きファンを活用でき、
装置の低消費電力、低騒音に貢献します。

・3つの制御方法で回転速度を簡単制御
電圧コントロール・可変抵抗コントロール・サーミスタコントロールの3つの制御方式で PWMコントロール機能付きファンを活用できます。

①電圧コントロール：
0V～5Vのアナログ指令電圧を0％～100％のPWMデューティに変えることで、ファンの回転速度をきめ細かに制御できます。

②可変抵抗コントロール：
BOXタイプの本体にあるつまみで、簡単にファンの回転速度を制御できます。また、可変抵抗器を接続することで、離れた場所でも制御できます。

③サーミスタコントロール：
サーミスタに接続することで、設定温度(30～50℃)に応じて、ファンの回転速度が自動的に制御されます。

・電源はファンと共通
定格電圧12V/24V/48Vのファンと共通の電源で使用できます。

・最大4台までファンを接続

<弊社顧客事例紹介(T社様)>
・コワーキングスペースにおける空調の管理
コワーキングスペースでは、快適な環境が不可欠です。 PWMコントーラは様々な空調管理システムにおいても、高精度な制御、省エネルギー、快適性の向上、機器の長寿命化といった多くのメリットをもたらし、より高度で効率的な空調管理を実現するための重要な要素技術となっています。 ●　本件使用商品：　PWMコントローラ 9PC8666X-S001 と DCファン 9RA1212P1K001

<その他の用途紹介>
①半導体工場・医薬品工場・データセンターなど・厳密な温度・湿度管理が求められる環境 ±0.数℃といった極めて高い精度で温度を維持し、製品の品質安定や歩留まり向上に貢献。また、消費電力を最適化しランニングコストを削減。		②温度や植物工場・ビニールハウスにおける温度管理作物の生育に最適な温度を精密に維持し、収穫量の増加や品質向上に貢献。また、無駄な暖房コストを削減。

<仕様・外形図>

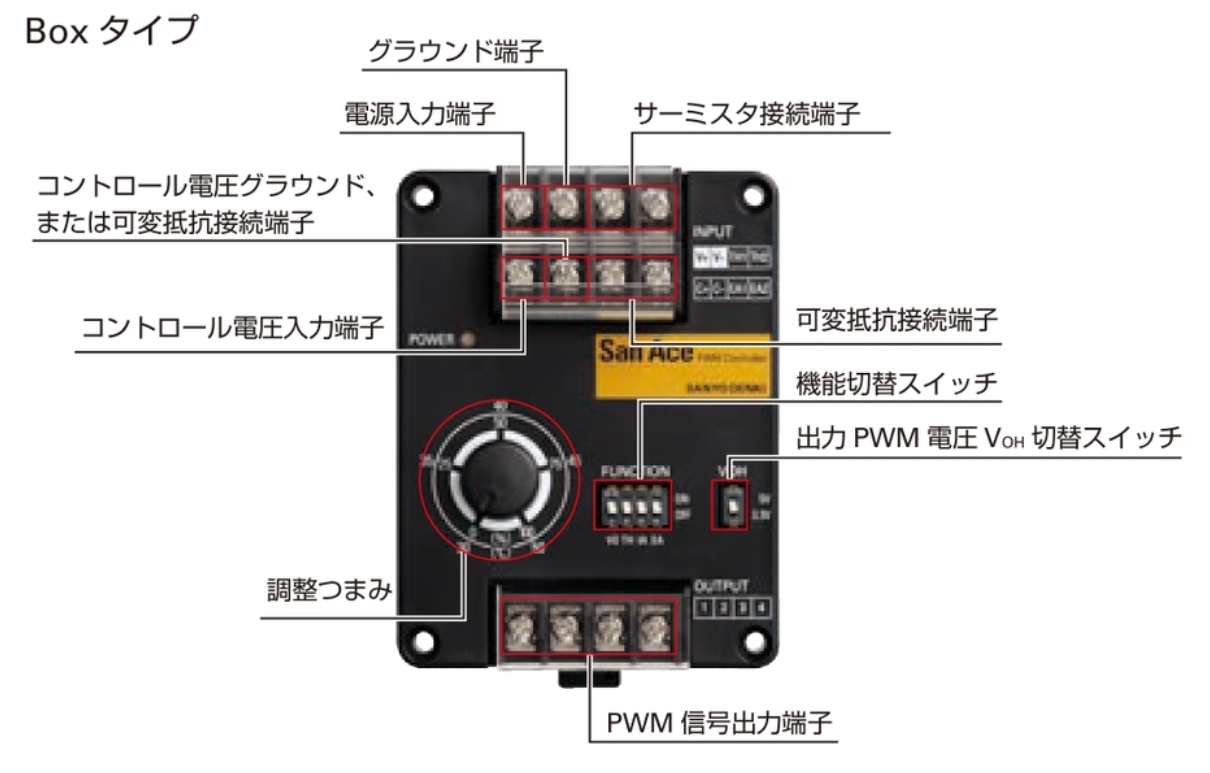

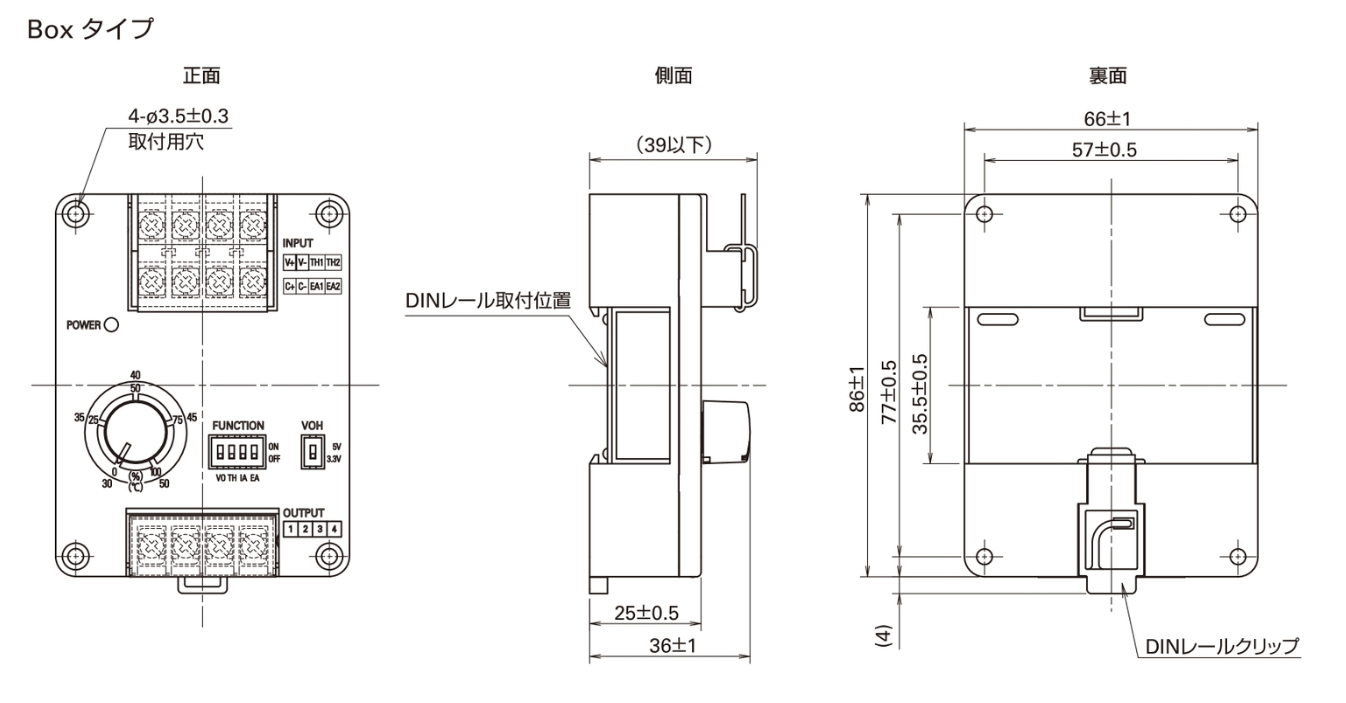

【正面図】		【外形図】

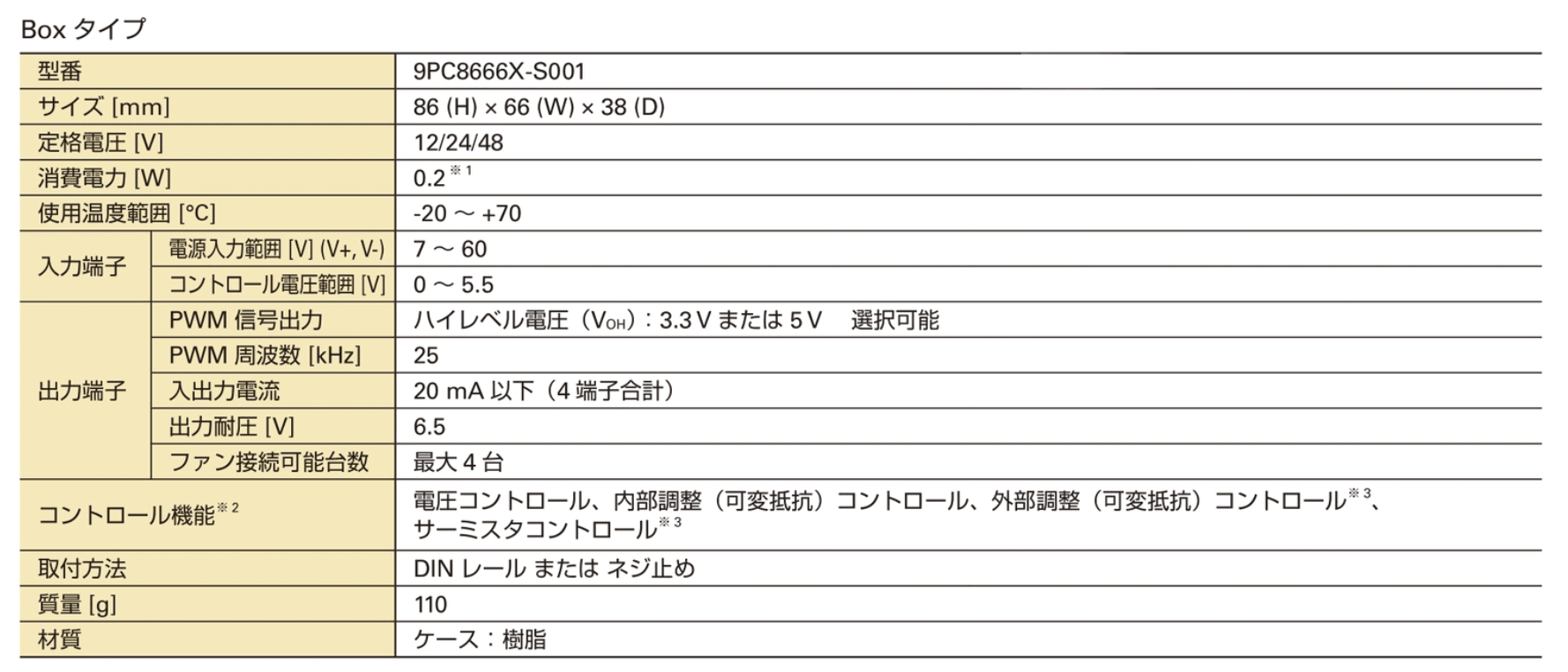

【仕様】 ※基板タイプもございますので、気軽にご相談ください

<コントローラーと関連製品の在庫情報>

種別	型番	在庫数	販売単位	単価
PWMコントローラー	9PC8666X-S001	126	1個	¥9000

9PC8666X-S001と組み合わせて使用できる製品をご紹介します。

※弊社在庫の為、下記製品で在庫があるものは即納対応ができます。

種別	型番	在庫数	販売単位	単価	フレームサイズ[mm]	フレーム厚さ[mm]	定格電圧[V]	定格電流[A]	定格入力[W]	定格回転速度[min-1]	最大風量[m3/min]	最大風量[CFM]	最大静圧[Pa]	最大静圧[inchH2O]	音圧レベル[dB(A)]	期待寿命[h]
ACDCファン	9ADA1201P1G001	25	1個	¥7000	120	38	100～240	0.17	9	4400	3.9	138	170	0.683	52	40000/60℃ (70000/40℃)
DCファン	9RA0924P4G001	9	1個	¥3550	92	25	24	0.13	3.12	4200	1.8	63.5	73.5	0.29	37	60000/60℃ (90000/40℃)
DCファン	9RA1224P4G001	9	1個	¥4050	120	25	24	0.28	6.72	4500	3.68	130	120	0.48	47	60000/60℃ (90000/40℃)
DCファン	9RA0612P4J001	8	1個	¥2700	60	25	12	0.35	4.2	7700	1.1	38.8	130	0.52	41	60000/60℃ (90000/40℃)
DCファン	9RA0912P4G001	8	1個	¥3550	92	25	12	0.22	2.64	4200	1.8	63.5	73.5	0.29	37	60000/60℃ (90000/40℃)
DCファン	9RA0824P1G001	42	1個	¥4100	80	38	24	0.41	9.84	6750	2.42	85.5	206	0.83	48	40000/60℃ (70000/40℃)
DCファン	9RA1424P1G001	34	1個	¥6200	140	38	24	0.53	12.7	4250	6	212	160	0.64	52	40000/60℃ (70000/40℃)
DCファン	9RA1224P1K001	22	1個	¥4400	120	38	24	0.48	11.5	4700	4.5	158	170	0.683	50	30000/60℃ (53000/40℃)
DCファン	9RA1412P1G001	20	1個	¥6200	140	38	12	1.1	13.2	4250	6	212	160	0.64	52	40000/60℃ (70000/40℃)
DCファン	9RA1212P4G001	15	1個	¥4050	120	25	12	0.55	6.6	4500	3.68	130	120	0.48	47	60000/60℃ (90000/40℃)
DCファン	9RA0624P4J001	10	1個	¥2700	60	25	24	0.18	4.32	7700	1.1	38.8	130	0.52	41	60000/60℃ (90000/40℃)
DCファン	9RA0624P4J001	10	1個	¥2700	60	25	24	0.18	4.32	7700	1.1	38.8	130	0.52	41	60000/60℃ (90000/40℃)
DCファン	9RA0812P4G001	10	1個	¥3300	80	25	12	0.22	2.64	5000	1.4	49.4	83	0.33	37	60000/60℃ (90000/40℃)
DCファン	9RA0824P4G001	8	1個	¥3300	80	25	24	0.11	2.64	5000	1.4	49.4	83	0.33	37	60000/60℃ (90000/40℃)
DCファン	9RA0812P1K001	37	1個	¥4250	80	38	12	1.52	18.24	8250	2.96	104.5	307	1.23	53	40000/60℃ (70000/40℃)
長寿命ファン	9LG0424P3G001	9	1個	¥7000	40	28	24	0.95	22.8	33500	0.93	32.9	1780	7.15	68	80000/60℃ (115000/40℃)
長寿命ファン	9LG0412P3G001	10	1個	¥6700	40	28	12	1.9	22.8	33500	0.93	32.9	1780	7.15	68	80000/60℃ (115000/40℃)
低消費電力ファン	9GA0512P7G001	127	1個	¥2500	52	15	12	0.13	1.56	7800	0.5	17.7	91.5	0.367	38	40000/60℃ (70000/40℃)
低消費電力ファン	9GA0812P7G001	65	1個	¥3500	80	15	12	0.29	3.48	6100	1.44	50.9	84	0.34	41	40000/60℃ (70000/40℃)
防水ACDCファン	9ADAW1201P1H001	10	1個	¥8400	120	38	100～240	0.13	6.6	3800	3.36	119	128	0.514	48	60000/60℃ (90000/40℃)
防水ファン	9WPA0624P4G001	9	1個	¥5200	60	25	24	0.46	11.04	12000	1.52	53.7	357	1.44	56	40000/60℃ (70000/40℃)
防水ファン	9WL0624P4S001	9	1個	¥6100	60	25	24	0.34	8.16	11000	1.4	49.4	300	1.204	53	180000/60℃ (215000/40℃)
防水ファン	9WL1412P5G001	9	1個	¥10500	140	51	12	5.16	62	7500	9	318	655	2.63	69	100000/60℃ (135000/40℃)
防水ファン	9WV0924P1H001	8	1個	¥6500	92	38	24	1.6	38.4	8500	5.05	178	385	1.55	64	30000/60℃ (53000/40℃)
防水ファン	9WL1424P5G001	8	1個	¥10500	140	51	24	2.58	62	7500	9	318	655	2.63	69	100000/60℃ (135000/40℃)
防水ファン	9WPA0612P4G001	17	1個	¥5200	60	25	12	0.93	11.16	12000	1.52	53.7	357	1.44	56	40000/60℃ (70000/40℃)
防水ファン	9WPA0412P6G001	75	1個	¥4850	40	20	12	0.17	2	13700	0.38	13.4	210	0.84	44	40000/60℃ (70000/40℃)
防水ファン	9WL0912P4J001	15	1個	¥6200	92	25	12	0.42	5.04	5000	2.2	77.7	105	0.42	44	180000/60℃ (215000/40℃)
防水ファン	9WL0812P4J001	44	1個	¥6200	80	25	12	0.6	7.2	7400	2.07	73	177	0.71	49	180000/60℃ (215000/40℃)
防水ファン	9WPA0812P4G001	40	1個	¥5400	80	25	12	0.71	8.52	8250	2.32	81.9	210	0.84	54	40000/60℃ (70000/40℃)
防水ファン	9WPA0824P4G001	40	1個	¥5400	80	25	24	0.36	8.64	8250	2.32	81.9	210	0.84	54	40000/60℃ (70000/40℃)
防水ファン	9WPA0912P4G001	27	1個	¥5800	92	25	12	0.5	6	5700	2.45	86.5	126	0.51	47	40000/60℃ (70000/40℃)
防水ファン	9WPA0424P3G001	21	1個	¥5100	40	28	24	0.25	6	22200	0.63	22.2	555	2.22	53	40000/60℃ (70000/40℃)
防水ファン	9WV1224P1J601	16	1個	¥8100	120	38	24	1.5	36	6400	6.35	224	360	1.45	64	60000/60℃ (90000/40℃)
防水ファン	9WL1424P1A001	14	1個	¥9700	140	38	24	1.86	44.64	6900	8	282	516	2.07	68	100000/60℃ (135000/40℃)
防水ファン	9WPA0424P6G001	10	1個	¥4850	40	20	24	0.09	2	13700	0.38	13.4	210	0.84	44	40000/60℃ (70000/40℃)
防水ファン	9WPA0412P3G001	10	1個	¥5100	40	28	12	0.5	6	22200	0.63	22.2	555	2.22	53	40000/60℃ (70000/40℃)
防水ファン	9WL0424P3J001	10	1個	¥5900	40	28	24	0.26	6.24	17500	0.63	22.2	400	1.61	51	150000/60℃ (185000/40℃)
防水ファン	9WL0824P4J001	10	1個	¥6200	80	25	24	0.28	6.72	7400	2.07	73	177	0.71	49	180000/60℃ (215000/40℃)
防水ファン	9WV0812P1M001	10	1個	¥5900	80	38	12	0.75	9	6000	2.29	80.9	169	0.68	51	40000/60℃ (70000/40℃)
防水ファン	9WV0848P1H001	10	1個	¥6300	80	38	48	0.75	36	9700	3.7	131	440	1.77	63	40000/60℃ (70000/40℃)
防水ファン	9WPA0924P4G001	10	1個	¥5800	92	25	24	0.25	6	5700	2.45	86.5	126	0.51	47	40000/60℃ (70000/40℃)
防水ファン	9WL0924P4J001	10	1個	¥6200	92	25	24	0.21	5.04	5000	2.2	77.7	105	0.42	44	180000/60℃ (215000/40℃)
防水ファン	9WL0912P1H001	10	1個	¥8100	92	38	12	1.9	22.8	9000	3.7	130.6	430	1.72	61	100000/60℃ (135000/40℃)
防水ファン	9WL0948P1H601	10	1個	¥8300	92	38	48	0.48	23.04	9000	3.7	130.6	430	1.72	61	100000/60℃ (135000/40℃)
防水ファン	9WV0948P1H001	16	1個	¥6700	92	38	48	0.82	39.4	8500	5.05	178	385	1.55	64	30000/60℃ (53000/40℃)
防水ファン	9WV1212P1J001	6	1個	¥8100	120	38	12	3	36	6400	6.35	224	360	1.45	64	60000/60℃ (90000/40℃)
防水ファン	9WV1248P1J001	10	1個	¥8200	120	38	48	0.65	31.2	6400	6.35	224	360	1.45	64	60000/60℃ (90000/40℃)
防水ファン	9WL1412P1A001	10	1個	¥9700	140	38	12	3.72	44.64	6900	8	282	516	2.07	68	100000/60℃ (135000/40℃)
防水ファン	9WL1448P1A001	10	1個	¥9900	140	38	48	0.92	44.16	6900	8	282	516	2.07	68	100000/60℃ (135000/40℃)
防水ファン	9WL1448P5G001	10	1個	¥11000	140	51	48	1.29	62	7500	9	318	655	2.63	69	100000/60℃ (135000/40℃)
防水ファン	9WG5748P5G001	-24	1個	¥12000	φ172	51	48	2.91	140	8600	15.46	546	1000	4.02	78	40000/60℃ (70000/40℃)
防水ファン	9WL0612P4S001	21	1個	¥6100	60	25	12	0.67	8.04	11000	1.4	49.4	300	1.204	53	180000/60℃ (215000/40℃)
防水ブロア	9W1BM12P2H001	9	1個	¥8200	97	33	12	1.3	15.6	4800	1.09	38.5	540	2.17	58	40000/60℃ (70000/40℃)
防水ブロア	9W1BM24P2H001	20	1個	¥8200	97	33	24	0.65	15.6	4800	1.09	38.5	540	2.17	58	40000/60℃ (70000/40℃)

ご紹介の製品・それ以外の製品でも是非お気軽にお問合せください。
