《POLコンバータ BDAシリーズ》
ベルニクスの非絶縁型DC-DCコンバータは、広い入力電圧、高効率、超小型です。
FPGA最大メーカのザイリンクスより推奨を受けています。
本製品BDAシリーズは、シリアル通信(PMBus)により、
動作中の設定変更が可能なステップダウンDC-DCコンバータです。
出力電力、立ち上がり、立ち下がりシーケンス等を、出力を維持したまま変更することが可能です。
|
《特徴》
・通信機能
PMBusを用いた通信機能によりFPGAと通信を行い、FPGA側からの指令に基づき出力電圧を最適な状態に調整し、
その状態をモニタリングすることができます。また、立ち上がりシーケンス等の設定を変更できます。
・高精度出力設定
高い出力設定精度±1%を実現し、繊細な低電圧駆動が求められる
FPGAの許容電圧範囲に余裕を持って供給することができます。
・高効率
効率90%を達成しています。
・高速応答
負荷急変が激しいFPGA等のデバイスに対しても、安定した電圧供給を実現します。
・小型化/高電力密度
SMDパッケージで提供され、サイズは27.0×16.5×4.0mmです。
・EVM及びGUI
評価環境として、評価ボードと通信用のアダプターをご用意しております。無償で提供される専用のGUIを使い
パソコンの画面で各種設定を任意に変更し、評価することができます。
|
<型番：BDA12-1.2S25R0>
|

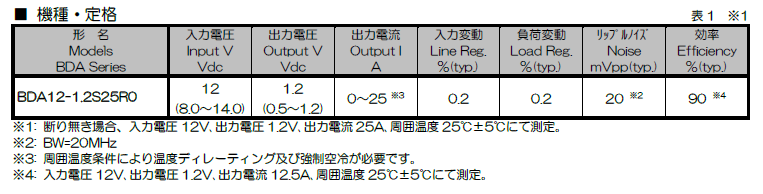

【機種・定格】
|

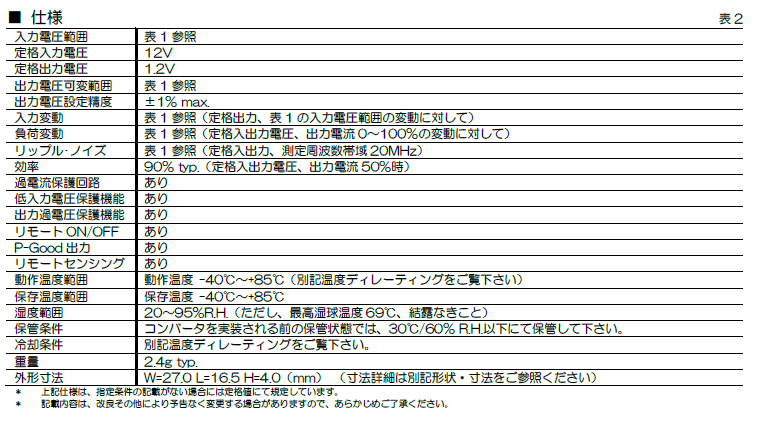

【仕様】
|
|
|
