製品情報
メーカー名 ローム ローム

イメージ図

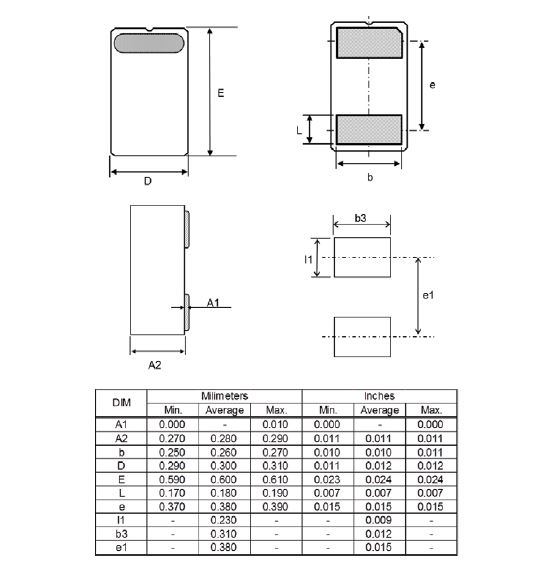

外形寸法図
製品型番

VS5V0BA1EST15R

カテゴリ1 回路保護
カテゴリ2 TVSダイオード
供給状況 供給中
荷姿 テープ
Pbfree 対応
RoHS 対応 パッケージ SMD0603
用途
特徴 高信頼性
ウエハレベルCSP
双方向性ESDプロテクション
高ESD耐量 ±8kV(IEC61000-4-2 接触放電)
高精度加工 外形公差±10um
特性 パッケージコード:SOD-962(DSN0603-2)
パッケージ寸法:0.6x0.3(t=0.28)
実装方法:Surface mount
端子数:2
グレード:Standard
許容損失 PD [mW]:100
PPP @ 8/20us (Max.) [W]:10
Configuration:bidirectional
# of protection line:1
VBR (Min.) [V]:6
VBR (Max.) [V]:8
Capacitance [pF]:5
IR (Max.) [uA]:0.5
VCL @ IPP 8/20us (Max.) [V]:10
IPP 8x20us (Max.) [A]:1
VESDIEC61000-4-2 [kV]:±8.0
保存温度範囲 (Min.)[°C]:-55
保存温度範囲 (Max.)[°C]:150

在庫状況(※メーカー取寄せ・探し物の問合せの時は異なります)
在庫状況 在庫有 出荷状況 即納(15:00までのご注文は当日出荷可) 保管場所 自社在庫

見積依頼
見積形態 見積
