TC74LCX14FK(EL,K)

   (

東芝

 )　-　製品情報
KEISEI TOP　＞　取扱メーカー　＞　 製品案内(東芝)　＞ CMOSロジックIC　＞　TC74LCX14FK(EL,K)

案内バナー お見積りバナー
　
東芝

TC74LCX14FK(EL,K)イメージ図
イメージ図

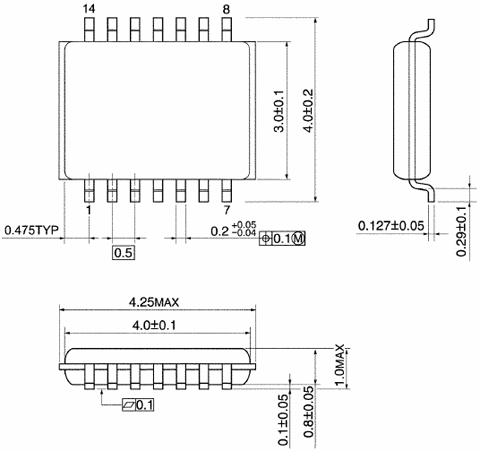

TC74LCX14FK(EL,K)外形寸法図
外形寸法図

　製品概要
メーカー名 東芝
製品型番

TC74LCX14FK(EL,K)
カテゴリ1

IC
カテゴリ2

CMOSロジックIC
供給状況 供給中
パッケージ US14
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：4000
在庫場所：自社在庫
ＤＣ：2022年+
納期：15:00までのご注文は当日出荷可
販売単位 / 単価(税別) / 希望数量
     50個     ¥44
 2,500個     ¥25
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 動作電源電圧 : VCC=1.65~3.6 V
高速動作 : tpd=6.5 ns (最大) (VCC=3.0~3.6 V)
出力電流 : |IOH|/IOL=24 mA (最小) (VCC=3.0 V)
パッケージ : SOP (JEITA TYPE-II)
VSSOP (US)
全入出力ともにパワーダウンプロテクション機能あり
74 シリーズ (74AC/VHC/HC/F/ALS/LS etc.) の 14 タイプと同一ピン 接続、同一ファンクション
特性 TC74LCX14 は、低電圧 (3.3 V) 駆動の CMOS シュミットトリガーインバーターです。
CMOS の特長である低消費電力で 3.3 V システムにおける高速動作が可能です。 すべての入力端子および出力端子 (電源オフ時だけ) には 5.5 V の信号入力が許容されるため、3.3 V と 5 V との 2 電源を持つシステムでのインターフェースに適しています。
ピン接続、機能は TC74LCX04 と同じですが、すべての入力はヒステリシスを持っているため、ラインレシーバーなどのゆるやかなスロープを持つ信号波形の整形に応用できます。
また、すべての入力には、静電破壊から素子を保護するための保護回路が付加されています。

類似型番
※スペックやパッケージ違いなどにご注意ください
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－


STOCK EMS(提携先EMS在庫)
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－
※こちらは敬誠の姉妹サイトになります。
提携EMS会社の在庫で、正規品ではありますが、
環境調査・不良解析等のサポートは行っておりません。
詳しくはSTOCK EMS内のご利用ガイドをご確認ください。


納期について


製品 詳細情報ご利用の際のお願い
弊社ＨＰの規格表のデータはメーカー発表の資料に基づいて作成しておりますが、
メーカーでは改良などのために予告なく仕様が変更されることがあります。
またデータ量が多いため一部省略、誤りがある場合がございますのでご了承ください。
ご不明な点などございましたら、問い合わせフォームよりご連絡お願い致します。

実際に製品を購入する前には当該メーカーにお問い合わせの上、必ず仕様をご確認ください。

記載されたデータによって生じた不具合などについては、責任を負いかねますのでご了承ください。
