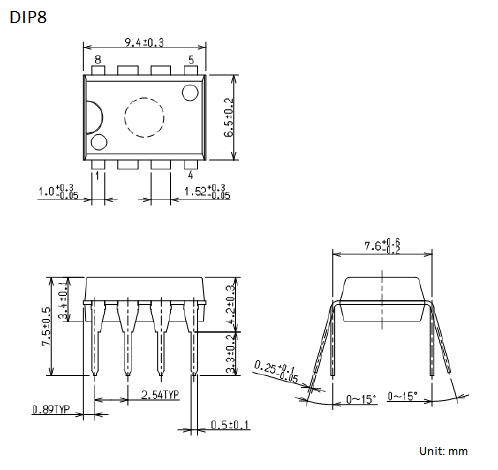

SI-8105QL外形寸法図
外形寸法図

　製品概要
メーカー名 サンケン
製品型番

SI-8105QL
カテゴリ1

パワーマネジメント
カテゴリ2

DC/DCコンバータIC（リード挿入）
供給状況 供給中
パッケージ DIP8
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：0
在庫場所：―
ＤＣ：N/A
納期：―
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途 SI-8005Q は、パワーMOS内蔵の降圧スイッチング・レギュレータICです。
電流制御方式により、セラミックコンデンサのような超低ESR のコンデンサに対応できます。
過電流保護、低入力禁止、過熱保護等のスイッチング・レギュレータとしての、保護機能を有しています。
起動時の突入電流を防ぐために、ソフトスタート機能も有しています。
外付けに、コンデンサを接続することで、ソフトスタート時間を設定できます。
また、外部信号でオンオフできる機能も有しており、EN 端子へ外部から信号を与えることで、SI-8005Q をターンオン/ターンオフできます。
このデバイスは、裏面にヒートスラグ付きの小型薄型のHSOP8 ピンパッケージで供給されます。
また、SI-8105QL ではフロー実装・電源基板（片面基板）に対応するため、DIP8 ピンパッケージに搭載されます。
特徴 ・DIP8パッケージ
・電流モード制御方式採用
・出力電流　3.5A
・高効率：90％（TYP, Vo＝5V時）
・基準発振器（350kHz）を内蔵
・垂下型過電流保護、過熱保護回路内蔵
・ソフトスタート回路内蔵
・オンオフ機能内蔵（アクティブHi）
・オフ時低消費電流
特性 パワー内蔵 YES
出力電圧 0.5V to 24V
出力電流 3.5A
入力電圧範囲 4.75V to 28V
動作周波数 350kHz
同期/ 非同期 非同期
電流モード制御 YES
最大入力電圧 28V
入力電圧絶対最大定格 30V
出力ON・OFF 有
低ESRコンデンサ対応 YES
過電流保護特性 垂下型
位相補償 外付
過熱保護 有
UVLO 有
