ローム

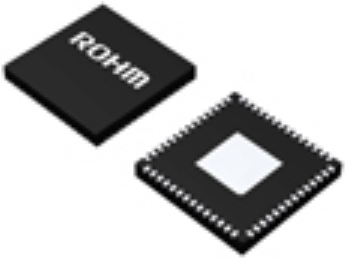

BU97981MUV-E2イメージ図
イメージ図

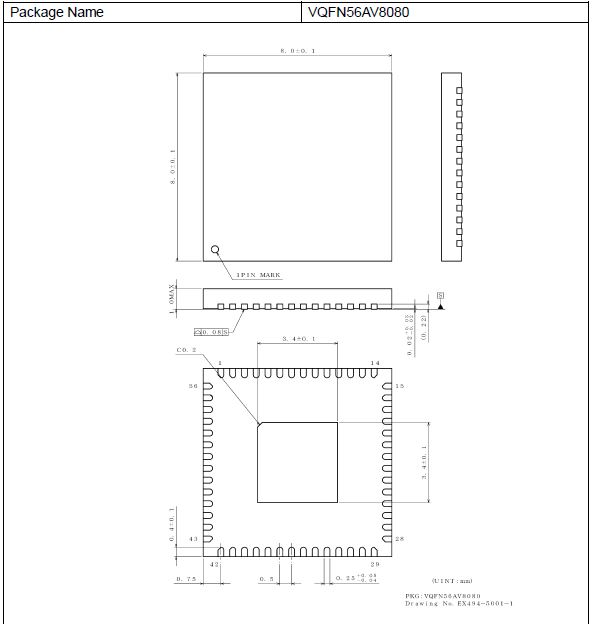

BU97981MUV-E2外形寸法図
外形寸法図

　製品概要
メーカー名 ローム
製品型番

BU97981MUV-E2
カテゴリ1

LED/LCDドライバ
カテゴリ2

LCD セグメント・ドライバ
供給状況 供給中
パッケージ VQFN56AV8080
荷姿 テープ
RoHS RoHS対応

在庫状況
在庫数量：100
在庫場所：自社在庫
ＤＣ：2012年+
納期：15:00までのご注文は当日出荷可
販売単位  /  単価  /  希望数量
     10個    ¥340
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 ディスプレイデータ RAM (DDRAM)：49 x 4bit (最大196 セグメント)
液晶駆動出力：コモン出力 4 本、セグメント出力最大49 本
3ch LED 駆動用回路内蔵
セグメント/LED 駆動(最大3 ポート)出力切り替え可能
セグメント/汎用(最大31 ポート) 出力切り替え可能
PWM 波形生成 外部/ 内部クロック切り替え可能(分解能 12bit / 8bit 選択可能)
スタンバイモード対応
Power-on Reset 回路内蔵
発振回路内蔵
外部部品不要
低消費電力設計
液晶駆動用独立電源対応
個別 Blink 機能対応ブリンク周波数 1.6Hz, 2.0Hz, 2.6Hz, 4.0Hz
特性 グレード：Consumer
セグメント数：168
デューティ：1/4, 1/3, Static
バイアス：2019/01/03
Elements of MUX 1:1：42
Elements of MUX 1:3：126
Elements of MUX 1:4：168
インタフェース(ピン数)：3wire
インタフェース電源電圧 (Min.)[V]：1.8
インタフェース電源電圧 (Max.)[V]：3.6
液晶用電源電圧 (Min.)[V]：3.3
液晶用電源電圧 (Max.)[V]：5.5
Max汎用出力ポート [port]：27
LED ドライバーポート [port]：3
LCD駆動波形：Line/Frame
動作温度範囲(Min.)[°C]：-30
動作温度範囲(Max.)[°C]：75
