B12P-MQ(LF)(SN)

   (

JST

 )　-　製品情報
KEISEI TOP　＞　取扱メーカー　＞　 製品案内(JST)　＞ MQコネクタ　＞　B12P-MQ(LF)(SN)

案内バナー お見積りバナー
　
JST

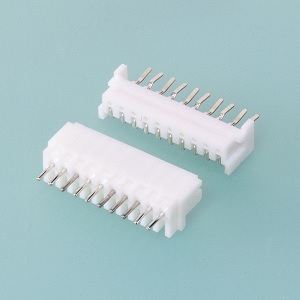

B12P-MQ(LF)(SN)イメージ図
イメージ図

B12P-MQ(LF)(SN)外形寸法図
外形寸法図

　製品概要
メーカー名 JST
製品型番 B12P-MQ(LF)(SN)
カテゴリ1

基板対基板コネクタ(嵌合タイプ)
カテゴリ2

MQコネクタ
供給状況 供給中
パッケージ B12P-MQ
荷姿 バルク
RoHS RoHS対応

在庫状況
※お見積りは商品をカートに入れると発行できます
在庫数量：0
在庫場所：―
ＤＣ：N/A
納期：―
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 実装高さ9.2mm、厚さ5.5mmで機器内の実装密度を高めるプリント基板と
プリント基板を接続する2.0mmピッチのコネクタです。
ポータブルビデオ・ビデオカメラをはじめとする
高密度実装、高信頼性が要求される小型電子機器に最適です。
特性 ・定格電流：1A　AC/DC
・定格電圧：250V　AC/DC
・使用温度範囲：-25℃～+85℃（通電時の温度上昇値を含む）
・接触抵抗：初　　　 期／10mΩ以下 耐候性試験後／20mΩ以下
・絶縁抵抗：1,000MΩ以上
・耐電圧：AC 800Vを1分間印加にて絶縁破壊のなきこと
・適合基板厚さ：1.2mm～1.6mm

類似型番
※スペックやパッケージ違いなどにご注意ください
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－


STOCK EMS(提携先EMS在庫)
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－
※こちらは敬誠の姉妹サイトになります。
提携EMS会社の在庫で、正規品ではありますが、
環境調査・不良解析等のサポートは行っておりません。
詳しくはSTOCK EMS内のご利用ガイドをご確認ください。



製品 詳細情報ご利用の際のお願い
弊社ＨＰの規格表のデータはメーカー発表の資料に基づいて作成しておりますが、
メーカーでは改良などのために予告なく仕様が変更されることがあります。
またデータ量が多いため一部省略、誤りがある場合がございますのでご了承ください。
ご不明な点などございましたら、問い合わせフォームよりご連絡お願い致します。

実際に製品を購入する前には当該メーカーにお問い合わせの上、必ず仕様をご確認ください。

記載されたデータによって生じた不具合などについては、責任を負いかねますのでご了承ください。
