富士電機

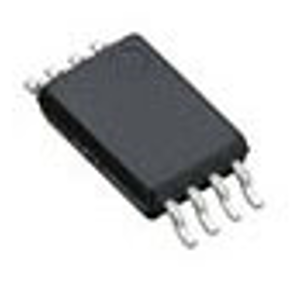

FA7701V-A2イメージ図
イメージ図

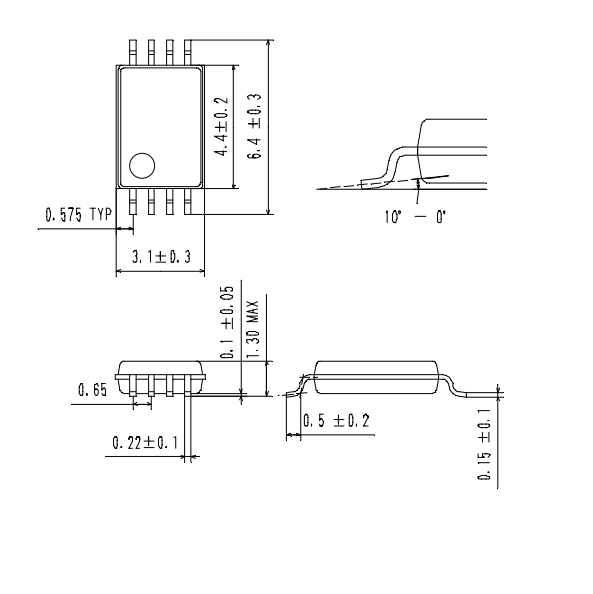

FA7701V-A2外形寸法図
外形寸法図

　製品概要
メーカー名 富士電機
製品型番

FA7701V-A2
カテゴリ1

電源用IC
カテゴリ2

DC/DC電源制御用IC
供給状況 保守品
パッケージ TSSOP-8
荷姿 バルク
RoHS RoHS対応

在庫状況
在庫数量：130
在庫場所：自社在庫
ＤＣ：2012年+
納期：15:00までのご注文は当日出荷可
販売単位  /  単価  /  希望数量
     10個    ¥345
弊社、提携先の在庫が足りない場合は、メーカーや代理店または市場在庫品を調査致します！
　製品詳細
用途
特徴 電源電圧範囲が広い：ＶＣＣ＝２．５～２０Ｖ
ＦＡ７７００Ｖ････ステップアップ、フライバック用 （最大デューティ８０％）
ＦＡ７７０１Ｖ ･･･ステップダウン用 （最大デューティ１００％）
ＯＵＴ端子はＣＭＯＳのプッシュプル構成であり、外付けＭＯＳＦＥＴの高速スイッチングが可能
（ＦＡ７７００Ｖ：Ｎｃｈ-ＭＯＳＦＥＴ駆動用、ＦＡ７７０１Ｖ：Ｐｃｈ-ＭＯＳＦＥＴ駆動)
高精度基準電圧（エラーアンプ）： ０．８８Ｖ±２％ ・ ソフトスタート機能内蔵
タイマーラッチ方式の短絡保護機能内蔵
ＯＮ／ＯＦＦ機能内蔵
外付け部品が少ない（従来品にくらべ部品２点削減）
低消費電流を実現 ＯＦＦ時消費電流 ：４０μＡ(typ.) 動作時消費電流 ：１．２ｍＡ（typ.） (エラーアンプ出力電流、発振器電流を含む)
高周波動作が可能：５０ｋＨｚ～１ＭＨｚ
小型パッケージ：ＴＳＳＯＰ－８
特性

類似型番
※スペックやパッケージ違いなどにご注意ください
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－


STOCK EMS(提携先EMS在庫)
  製品型番/メーカー 在庫数 リンク
－　対象製品無し　－
※こちらは敬誠の姉妹サイトになります。
提携EMS会社の在庫で、正規品ではありますが、
環境調査・不良解析等のサポートは行っておりません。
詳しくはSTOCK EMS内のご利用ガイドをご確認ください。
